详情说明：

振动研磨光饰机

用途和应用范围

本机适用于金属，有色金属和非金属制品的各种零部件的去毛刺，除氧化皮，倒角和抛光光饰，特别适用于形腔复杂零部件的表面光整加工。经该型研磨机光整加工后的零部件，不仅保持原有的形状精度。而且能提高零部件表面粗糙度1-2级左右，该机型适用于大批量，中小尺寸部件的表面光整。（带有刃口的工件不能再该机内进行光整加工）

产品功能

1、采用设计上先进的螺旋翻滚流动、三元次振动原理，使零件与滚抛磨具互相研磨；

2、适合大批量中、小尺寸零件的抛光研磨，6-10倍；

3、加工过程不破坏零件原有的尺寸、形状，机型可分为人工出料和自动出料两种；

4、能实现自动化、无人化作业，操作方便、在工作过程中，可随时抽查零件的加工情况。

主要结构

1.  此机型主要有振动源电机，带有分选筛或无分选筛的容器。是弹簧支座连接上下结构组成，振动电机与容器用螺栓固定连接，并一起坐在与底座相连的弹簧上，其结构可参见（图3）所示的振动研磨机结构简图。

2.  在研磨过程中，容量是主要受振动的部件，应 较好的刚性，所有用钢板焊接而成，为了避免工件在振动过程中表面被划伤及减少噪音，在容器内壁衬上PU胶或橡胶，此胶具有耐酸和耐碱性能，但不耐油。

3.   振动光饰机的振动电机上下部位有两块不平衡重荷，通过调整它们相互的相应位置，可以调节水平和垂直的振幅大小以满足各种工件的不同光整加工的需要。

4.   当振动电机高速旋转时，不平衡重荷产生离心力和倾倒力矩，并通过弹簧的作用使容器产生规律性的振动。

5.    由于容器底部为一圆环形状，各点的受力和振幅不同，使容器中的研磨石和工作既围绕容器中心公转，且围绕中心翻滚，其合成运动为环状螺旋运动，研磨石和工件运动时产生相对运动相互磨削，产生研磨石对工件进行光整加工。

6.    弯口，直口带分选和平底振动研磨机的基本结构与工件原理是基本相同的.

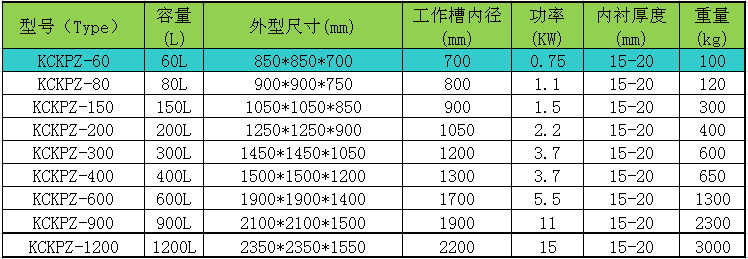

主要技术参数
