详情说明：

全自动磁力抛光机（磁力研磨清洗流水线），以传统磁力研磨机为基础，通过加入自动输线机械手等自动化附件，自动补水，污水自动排出，钢针和产品自动分离，从而实现批量连续磁力研磨作业极大提高作业效果，减轻了工人劳动强度。

1-1工作原理

磁力研磨机利用磁场力量传导不锈钢针产生高速旋转运动，并带动工件翻滚，在这个过程中，不锈钢针不断地碰撞工件内孔，内外螺牙及表面凸凹面阴角和夹缝，并不断与工件表面磨擦，从而高效率地实现去毛刺抛光倒角清洗等精密研磨效果。研磨抛光完后，通过取料器将素材取出（不锈钢针和研磨抛光液仍然研磨槽内），送入清洗槽内进行清洗，同理，清洗槽内有一个同样的取料器，可以对清洗槽内的素材进行翻滚、搅动，清洗完成后将素材取出并送入出料口，出料口可放置周转箱或料车。从而实现了批量连续生产的目的。

1-2设备特点

1、操作简单，可实现单人操作，操作人员负责投料（素材）、加水、加清洗剂等和移走研磨清洗完成的素材

2、素材研磨完成后由取料器取出，研磨不锈钢针和研磨液留在清洗槽内。

3、研磨完成的素材在清洗槽内清洗，素材可以槽内翻滚、搅动。

4、清洗完成的素材自动送入周转箱（车）。

5、抛光研磨槽的污水自动排出。

6、根据产品的具体要求，可设定更换研磨液的时间和次数。

7、清洗槽功能，由内外两层水箱组成，自动补水，水由下而上，以保证泡沫及时冲走。

8、出口可做为下一道工序的入口

9、周转箱采用链条导轨移动，缩短了生产周期。

10、各个工作点可采用单独操作，便于各参数的设定

1-3产品基本信息

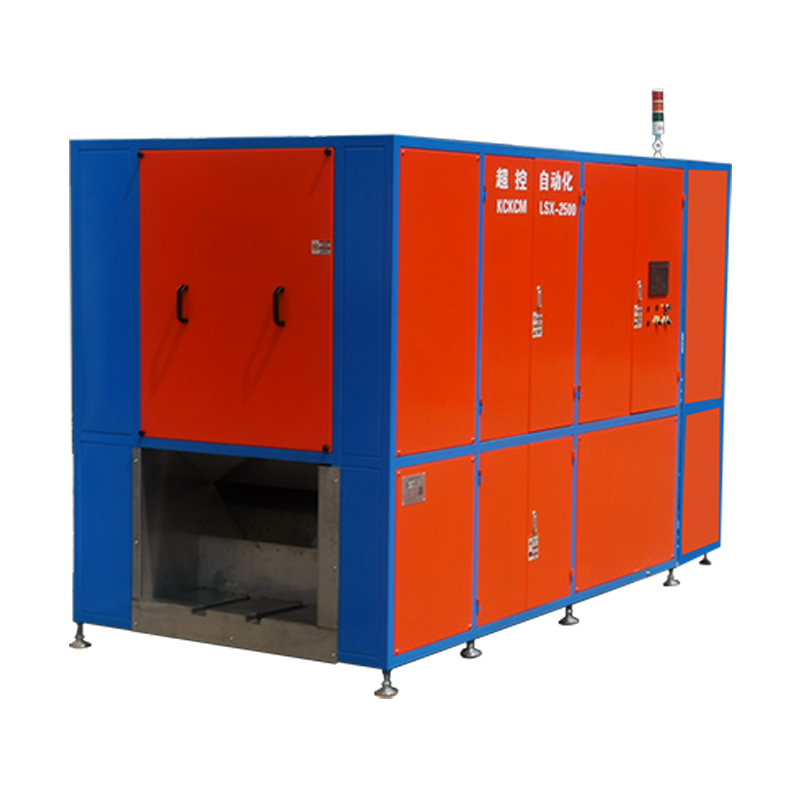

1-3-1产品名称：磁力研磨清洗流水线

1-3-2产品编号：KCKCM-LSX-2800

1-3-3产品技术参数：

☆ 主机外形尺寸：L250cm*W1400cm*H1600cm

☆ 研磨槽尺寸： L700mm*W500mm*H280mm

☆ 适用电源：三相380V

☆ 设备功率：6KW

☆ 运转方式：正反转/平移

☆ 研磨取料器与清洗取料器采用独立控制。

☆ 变频调速：0-60HZ

☆ 设备重量：500KG

☆ 处理能力（参考值）：6KG/次/15分钟（待验证）

☆ 设备系统：PLC(三菱)+人机界面（显控）。或同类形型号。

1-4工作流程：

一、操作人员首先将需要抛光研磨的素材投入研磨槽，加入适量的水、清洗光亮剂和研磨钢针。

二、启动设备，磁力研磨机开始研磨。

三、研磨完成后，研磨取料器将研磨槽内的素材取出，送入清洗槽；水，研磨钢针和研磨液留在研磨槽内。

提示功能：取料器取走素材后，蜂鸣器报警，提示投料。

四、清洗槽设有内、外两层，内层略低于外层，素材在内层清洗，可由清洗取料器对素材搅动。并将清洗完成后的素材送入出料口。

五、研磨槽钢取料器和清洗槽取料器独自运转，提高的效。
